آموزش SDR - بخش پنجم:______ اصول پایه ای مبدل های آنالوگ به دیجیتال
مقدمه

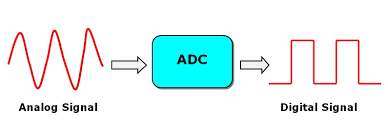

بدون شک یکی از مهمترین قسمت های یک گیرنده مخابراتی و یا راداری با تکنولوژی SDR، بخش مبدل آنالوگ به دیجیتال آن میباشد. انتخاب صحیح ADC پروژه میتواند در رسیدن به توپولوژی بهینه سیستم نقش اساسی ایفا کند. این امر بویژه در بخش RF نمود بیشتری مییابد. بدین سان که هرچه ADC دارای پارامترهای عددی بهتری باشد، طراحی بخش RF سادهتر میشود و بلعکس.
1- انواع خانواده ADC :
ذکر اين نکته ضروري است که يک طراح سيستمهاي راديو نرم افزاري، بايستي تا حدودي از کم و کيف و انواع مختلف ADC هاي موجود و مزايا و معايب هر يک اطلاعات کاملي داشته باشد تا بتواند سيستم را به بهترين شکل ممکن طراحي کند.
البته منظور اين نيست که لازم باشد از ريز تکنولوژي ساخت و مدارات داخلي خانواده هاي مختلف ADC مطلع باشيم، اما به هر حال بايستي اطلاعات مختصري از تکنولوژي کارکرد هر خانواده بدست آوريم. بايستي تا حد ((سطح يک طراحي))، بدانيم هر خانواده از چه زير سيستمهايي تشکيل شده است و تفاوت هر ساختار با ساختار ديگر ADC ها چيست. زيرا به هر حال، همين تفاوت در تکنولوژي ساخت است که باعث تفاوت در عملکرد نهايي يک خانواده مي گردد. در ادامه سعي شده است تا در حد بسيار بسيار مختصر، ساختار داخلي خانواده هاي اصلي ADC تشريح گردد و در ادامه نیز مثالهايي از بهترين هاي توليد شده در هر خانواده (در حد اطلاعات مختصر نگارنده ) ارائه گردد.
در سالهاي اخير، پیشرفتهای موجود در فن‌آوری ADC موجب افزایش سرعت، پایین آوردن هزینه، کاهش الزامات توان مبدلهای A/D و افزایش کاربردهای ADCها شده‌اند. بطور کلي، ADC ها داراي پنج خانواده عمده هستند: -Flash converter s (مبدل آنی) -Successive Approximation (SAR) -Pipeline. -Integrating ADC -Sigma-Delta (Σ-Δ).
و البته از اين پنج خانواده، سه خانواده داراي کاربرد بيشتري هستند. اين سه خانواده عبارتند از:
- Successive Approximation (SAR).
- Sigma-Delta (Σ-Δ). - Pipeline.

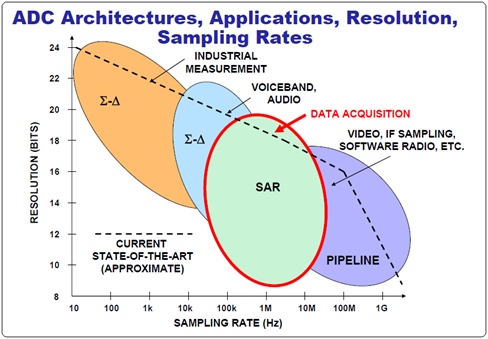

در طراحي سيستم هاي مخابراتي، درک اوليه از اين سه خانواده، از اهميت بسزايي برخوردار مي باشد. البته ما سعي خواهيم کرد تا خانواده flash را نيز بصورت مختصر بررسي نماييم. شکل زير، اين سه خانواده را از لحاظ کاربرد، نرخ نمونه برداري و رزولوشن (تعداد بيت) با يکديگر مقايسه نموده است.
مقایسه سه خانواده معروف adc ها از لحاظ تعداد بیت، سرعت نمونه برداری و کاربرد آنها.
